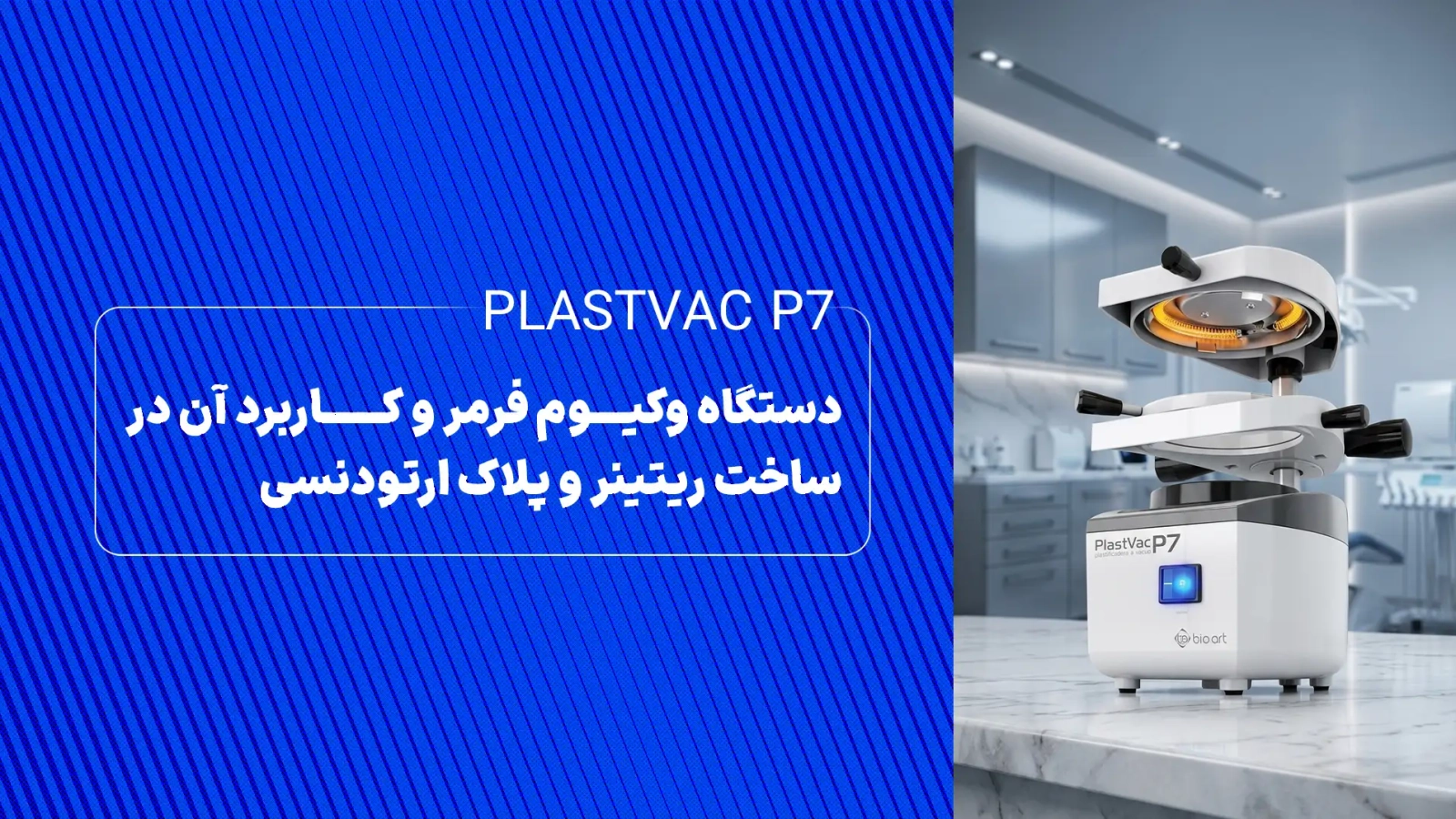

راهنمای جامع کاربرد دستگاه وکیوم فرمر: نحوه ساخت ریتینر و پلاک‌های شفاف ارتودنسی

پایان درمان فعال ارتودنسی و باز کردن براکت‌ها از روی دندان‌ها، پایان مسیر درمان نیست؛ بلکه آغاز حساس‌ترین مرحله یعنی «دوره تثبیت» یا نگه‌داری (Retention Phase) است. دندان‌ها به دلیل خاصیت حافظه بافتی فیبرهای لثه‌ای (Periodontal Ligament)، تمایل شدیدی به بازگشت به موقعیت نامرتب اولیه خود دارند.

در این میان، اگر دندانپزشک یا تکنسین لابراتوار نتواند در کم ترین زمان ممکن یک نگهدارنده دقیق، شفاف و ارگونومیک به بیمار تحویل دهد، تمام زحمات درمان چندماهه یا چندساله در معرض ریسک قرار می‌گیرد.

امروزه با پیشرفت تجهیزات مدرن، کاربرد دستگاه وکیوم فرمر به بخش جدایی‌ناپذیر مطب‌ها و لابراتوارهای تخصصی تبدیل شده است. این دستگاه با بهره‌گیری از فناوری ترموفرمینگ (شکل‌دهی حرارتی تحت خلأ)، امکان ساخت سریع، ارزان و بی‌نهایت دقیق انواع پلاک شفاف، ریتینر و تری‌های دندانی را فراهم می‌سازد.

در این مقاله جامع، مکانیزم عملکرد، تکنیک‌های ساخت ریتینر اسیکس (Essix Retainer)، انتخاب شیت مناسب و اصول جلوگیری از خطاهای متداول قالب‌گیری حرارتی را بررسی خواهیم کرد.

دستگاه وکیوم فرمر دندانپزشکی چیست و چگونه کار می‌کند؟

دستگاه وکیوم فرمر دندانپزشکی (Dental Vacuum Forming Machine) یک سیستم ترموفرمینگ است که برای انطباق حرارتی ورق‌های پلیمری بر روی کست (مدل گچی یا رزینی) دندان به کار می‌رود. مکانیزم این دستگاه بر پایه دو فرآیند هم‌زمان استوار است: تولید حرارت یکنواخت و ایجاد مکش منفی (خلأ).

هنگامی که شیت پلاستیکی درون فریم متحرک دستگاه قرار می‌گیرد، المنت حرارتی تعبیه‌شده در بالای دستگاه، حرارتی کنترل‌شده و تابشی تولید می‌کند. این گرما پیوندهای پلیمری شیت را سست کرده و آن را به حالت شکل‌پذیر (Plastified) می‌رساند.
به محض رسیدن ورق به نقطه ریزش یا افتادگی بهینه، فریم به سمت پایین کشیده شده و روی کست قرار می‌گیرد.

در همان لحظه، موتور مکش وکیوم با توان بالا هوای موجود در محفظه زیرین را تخلیه می‌کند. این فشار منفی، ورق نرم را با دقت میکرونی به شیارها، سطوح اینسیزال، باکال و لینگوال دندان‌ها می‌چسباند تا کوچک‌ترین جزییات آناتومیک بازسازی شوند.

اجزای اصلی دستگاه وکیوم فرمر:

• المنت حرارتی متقارن: برای توزیع یکنواخت گرما در سراسر سطح ورق، تا از سوختگی موضعی یا ذوب جلوگیری شود.
• فریم نگهدارنده متحرک (Gasket / Sheet Holder): جهت قفل کردن ورق و حرکت روان روی ستون‌های عمودی.
• موتور مکش قدرتمند (Vacuum Motor): تولید جریان مکش سریع و پایدار برای تخلیه کامل هوا.
• صفحه کار مشبک (Perforated Stage): صفحه‌ای دارای روزنه‌های متعدد جهت عبور جریان هوا به همراه محفظه نگهدارنده ساچمه‌های استیل (Steel Beads) برای تنظیم ارتفاع مدل‌های نامتقارن.

پیشنهاد می کنیم مقاله اجزای دستگاه وکیوم فرمر و نحوه عملکرد آن را مطالعه کنید.

مراحل توالی عملکرد دستگاه وکیوم فرمر(Process Flow):

1. تثبیت شیت: قرار دادن ورق پلیمری در فریم متحرک و بالا بردن آن نزدیک المنت.
2. حرارت‌دهی تابشی: فعال‌سازی المنت و مشاهده افتادگی (Sagging) شیت به عمق ۱.۵ تا ۲ سانتی‌متر.
3. انطباق مکانیکی: پایین آوردن سریع و محکم اهرم فریم بر روی کست مستقر در صفحه مشبک.
4. مکش نهایی و تثبیت فرم: روشن شدن موتور وکیوم به مدت ۲۰ الی ۳۰ ثانیه برای چسبیدن کامل ورق به زوایای دندانی.

دامنه کاربرد دستگاه وکیوم فرمر در دندانپزشکی و ارتودنسی

کاربرد دستگاه وکیوم فرمر فراتر از ساخت یک نگهدارنده معمولی است. این دستگاه به دلیل بازدهی بالا و تطبیق‌پذیری با متریال‌های مختلف، برای دامنه وسیعی از درمان‌ها استفاده می‌شود:

۱. ساخت ریتینرهای شفاف اسیکس (Essix Retainers)

نگهدارنده‌های اسیکس محبوب‌ترین جایگزین برای ریتینرهای سنتی هاولی (Hawley) هستند. بیماران ترجیح می‌دهند از پلاکی استفاده کنند که نامرئی، سبک و بدون سیم‌های فلزی مزاحم باشد. وکیوم فرمر با استفاده از ورق‌های سخت با ضخامت مناسب، ریتینری تولید می‌کند که کانتور دقیق تاج دندان را پوشش داده و مانع از حرکت ناخواسته دندان‌ها می‌شود. بر اساس مطالعات منتشرشده در مجله معتبر American Journal of Orthodontics and Dentofacial Orthopedics (AJODO)، ثبات ابعادی و پذیرش بیمار در پلاک‌های اسیکس نسبت به ریتینرهای سیمی متحرک بالاتر گزارش شده است.

۲. پلاک‌های الاینر شفاف (Clear Aligners) و تری‌های بیلیچینگ

برای ساخت سری پلاک‌های شفاف ارتودنسی بر پایه مدل‌های پرینت‌شده متوالی، وکیوم فرمر یکی از در دسترس‌ترین راهکارها در روش‌های کلینیکی و لابراتواری است. علاوه بر این، در ساخت تری سفیدکننده دندان (Bleaching Tray)، با استفاده از رزین‌های بلاک‌اوت (Block-out) برای ایجاد فضا (Reservoir) جهت ژل بیلیچینگ، تری‌های نرمی با دقت بالا توسط این دستگاه ساخته می‌شوند.

۳. نایت‌گارد و محافظ‌های دهانی ورزشی (Nightguards & Mouthguards)

برای بیماران مبتلا به بروکسیسم (دندان‌قروچه شدید)، ساخت گاردهای محافظ برای پیشگیری از سایش مینا الزامی است. همچنین با شیت‌های ضخیم و انعطاف‌پذیر (مانند پلی‌اتیلن وینیل استات یا EVA)، می‌توان محافظ‌های دهانی ضخیم و ضربه‌گیر چندلایه برای ورزشکاران حرفه‌ای تولید کرد.

آموزش گام‌به‌گام ساخت ریتینر ارتودنسی با وکیوم فرمر

ساخت یک ریتینر دقیق، مستلزم رعایت استانداردهای فنی در هر مرحله است. نادیده گرفتن حتی یک نکته کوچک می‌تواند به عدم انطباق (Misfit) پلاک در دهان بیمار منجر شود.

مرحله اول: آماده‌سازی و تریم دقیق مدل گچی (Cast Preparation)

• کیفیت گچ دندانپزشکی: حتماً از گچ با کیفیت بالا (مانند گچ نوع ۳ یا ۴ – Type IV Stone) استفاده کنید تا در اثر حرارت دستگاه، پودر نشده و نشکند.
• حذف رطوبت: کست باید پیش از شروع کار به طور کامل خشک شده باشد. وجود رطوبت داخل گچ هنگام مجاورت با حرارت المنت، آب را به بخار تبدیل کرده و موجب ایجاد حباب زیر شیت می‌شود.
• ارتفاع و فرم پایه کست: ضخامت کست گچی نباید بیش از حد بلند باشد (حداکثر ۱۰ تا ۱۵ میلی‌متر از قاعده تا لبه دندان). لبه‌های اضافی قاعده کست را با دستگاه تریمر با زاویه کمی به داخل (Undercut-free) برش دهید تا مکش وکیوم در نواحی طوق دندان متمرکز شود.

مرحله دوم: انتخاب نوع و ضخامت مناسب ورق وکیوم فرمر

برای ساخت ریتینر شفاف مقاوم، معمولاً از شیت‌های سخت از جنس PETG یا کوپلی‌استر با ضخامت‌های استاندارد استفاده می‌شود:

• ضخامت ۰.۷۵ الی ۰.۸ میلی‌متر (۰.۰۳۰ اینچ): مناسب برای ریتینرهای بسیار نازک و سبک یا الاینرهای موقت.
• ضخامت ۱.۰ میلی‌متر (۰.۰۴۰ اینچ): انتخاب استاندارد طلایی برای ساخت ریتینرهای ارتودنسی با دوام بالا، الاستیسیته مناسب و حفظ ثبات دندان‌ها.

مرحله سوم: فعال‌سازی حرارت و کنترل رفتار پلاستیکی ورق (Heating & Vacuum)

1. شیت را درون فریم محکم قفل کنید و اهرم آن را تا بالاترین نقطه ببرید.
2. کست گچی را در مرکز صفحه مشبک قرار دهید (در صورت نیاز از ساچمه‌های استیل برای پوشاندن لبه‌های انتهایی مدل استفاده کنید).
3. المنت حرارتی را روشن کنید. ورق شروع به گرم شدن و انبساط کرده و تدریجاً به سمت پایین شکم می‌دهد (Sagging).
4. نقطه بحرانی: زمانی که عمق افتادگی مرکز ورق به حدود ۱.۵ تا ۲ سانتی‌متر رسید، فریم را با حرکتی یکنواخت و قاطع به سمت پایین بکشید و هم‌زمان موتور وکیوم را روشن کنید.
5. اجازه دهید موتور وکیوم به مدت ۲۰ الی ۳۰ ثانیه پیوسته کار کند تا فرم آناتومیک تثبیت شود.

نکته کلیدی: اگر فریم را زودتر از موعد پایین بیاورید، شیت به اندازه کافی نرم نبوده و جزییات اکلوزال دندان‌ها ثبت نمی‌شود. اگر بیش از حد صبر کنید، ورق نازک شده، حباب زده و در اثر کشیدگی بیش از حد پاره می‌شود.

مرحله چهارم: خنک‌سازی، برش و پالیش حاشیه‌ها (Finishing & Polishing)

• پس از اتمام مکش، صبر کنید تا شیت و کست در دمای محیط خنک شوند (استفاده از اسپری‌های خنک‌کننده در این مرحله باعث تنش پسماند و شکنندگی ورق می‌شود).
• با استفاده از تیغ اسکالپل یا دیسک‌های برش الماسه (Cutting Discs)، شیت را در فاصله ۲ میلی‌متری بالای خط مارجین لثه آزاد کنید.
• با قیچی مخصوص ترموفرمینگ، لبه‌ها را طبق خط لثه بیمار به صورت اسکالوپ (Scalloped) یا مستقیم (Straight Cut) ببرید.
• با استفاده از فرزهای سیلیکونی مخصوص پرداخت پلاستیک و لاستیک‌های پالیش، لبه‌های تیز را صاف کنید تا بافت نرم دهان و زبان بیمار آسیب نبیند.

راهنمای انتخاب نوع و ضخامت شیت بر اساس نوع درمان

خطاهای رایج در کار با وکیوم فرمر و راهکارهای رفع آن

زمان کار با دستگاه وکیوم فرمر ممکن است با خطاهایی مواجه شوید، در اینجا به چند مورد اشاره شده است.

انطباق ضعیف و لق زدن پلاک روی دندان بیمار:

• علت: کشش زودرس شیت قبل از رسیدن به دمای مطلوب، ضعیف بودن موتور وکیوم یا مسدود بودن سوراخ‌های صفحه مشبک.
• راهکار: پاک‌سازی فیلترهای هوا، تمیز کردن روزنه‌های صفحه زیرین و صبر کردن تا رسیدن شیت به عمق افتادگی ۱.۵ تا ۲ سانتی‌متری.

تشکیل حباب در بافت شیت بعد از حرارت‌دهی:

• علت: جذب رطوبت توسط شیت‌های PETG به دلیل نگهداری غیراصولی یا وجود رطوبت در کست گچی.
• راهکار: شیت‌ها را همیشه در محیط خشک و بسته‌بندی‌های وکیوم‌شده نگه‌داری کنید و مدل گچی را پیش از قالب‌گیری در کوره یا دمای اتاق کاملاً خشک نمایید.

نازک شدن بیش از حد ورق روی لبه‌های جونده (Incisal Edges):

• علت: ارتفاع بیش از حد قاعده کست گچی؛ وقتی کست بیش از حد بلند باشد، کشش عمودی ورق افزایش یافته و ضخامت دیواره‌ها شدیداً تحلیل می‌رود.
• راهکار: تریم کردن قاعده کست و کاهش ارتفاع آن تا حداکثر ۱۰ الی ۱۵ میلی‌متر.

بیشتر بخوانید : رفع خطاهای رایج دستگاه وکیوم فرمر

جمع‌بندی

بهره‌گیری صحیح از کاربرد دستگاه وکیوم فرمر به کلینیک‌ها و لابراتوارهای دندانپزشکی این امکان را می‌دهد که وابستگی خود را به فرآیندهای سنتی، طولانی و پرهزینه آکریل‌ریزی کاهش دهند. با سرمایه‌گذاری بر روی یک دستگاه وکیوم فرمر استاندارد و تسلط بر تکنیک‌های آماده‌سازی کست، کنترل حرارت و پرداخت نهایی، می‌توان ریتینرهای ارتودنسی با حداکثر تطابق بیومکانیکی و شفافیت بصری را در کمتر از نیم ساعت تولید و تحویل بیمار داد.

بیشتر بخوانید : انواع دستگاه‌های وکیوم فرمر

اگر به دنبال افزایش سرعت کار و ارتقای کیفیت پروتزهای تولیدی مجموعه خود هستید، برای مشاهده مشخصات فنی، بررسی قیمت و سفارش انواع دستگاه وکیوم فرمر دندانپزشکی و شیت‌های استاندارد، با کارشناسان فنی ما در تماس باشید یا تجربیات و سوالات خود را در بخش نظرات با ما به اشتراک بگذارید.

سوالات متداول

۱. بهترین ضخامت ورق برای ساخت ریتینر ارتودنسی اسیکس چیست؟

ضخامت ۱ میلی‌متر (۰.۰۴۰ اینچ) از جنس شیت سخت (Hard PETG) استانداردترین ضخامت برای ریتینر نهایی ارتودنسی است؛ زیرا تعادل مناسبی میان استحکام مکانیکی، حفظ ثبات دندان‌ها و راحتی بیمار برقرار می‌کند.

۲. آیا می‌توان از مدل‌های پرینت‌شده با پرینتر سه‌بعدی در وکیوم فرمر استفاده کرد؟

بله، اما باید از رزین‌های پرینتر سه‌بعدی مقاوم به حرارت (High-Temp Resins) استفاده شود. رزین‌های استاندارد در مجاورت حرارت بالای المنت ممکن است دچار دفرماسیون یا تغییر بعد شوند.

۳. تفاوت دستگاه وکیوم فرمر با دستگاه پلست پرس چیست؟

هر دو در دسته تجهیزات «ترموفرمینگ دندانپزشکی» (شکل‌دهی حرارتی ورق‌های پلیمری) قرار می‌گیرند؛ اما تفاوت بنیادین آن‌ها در «مکانیزم اعمال نیرو» و «میزان فشار وارده بر شیت دندانی» است.

۴. برای جلوگیری از چسبیدن شیت به کست گچی چه روغنی مناسب است؟

در بیشتر موارد با خشک بودن کامل کست نیازی به ماده جداکننده نیست؛ اما در صورت نیاز می‌توان از اسپری‌های جداکننده سیلیکونی دندانپزشکی یا لایه بسیار نازکی از مایع جداکننده گچ و آکریل (Sep) استفاده کرد. نباید از وازلین یا روغن‌های سنگین صنعتی استفاده شود.
